SSP/CCT 600/1100鹽霧試驗箱

循環腐蝕測試
循環腐蝕測試出現之前，傳統鹽霧（35?C連續鹽霧）測試是實驗室模擬腐蝕的標準方式。   由于傳統鹽霧試驗方法未能模擬戶外自然濕/干循環，測試結果往往與戶外相關性不好。

在Q-FOG循環腐蝕鹽霧箱中，樣品曝露于模擬戶外的、 重復循環的一系列不同環境中。簡單的循環，如Prohesion循環，可以在鹽霧和干燥之間循環。 更復雜的汽車測試方法可能需要結合濕度或冷凝，伴隨著鹽霧和干燥一起的多步循環。

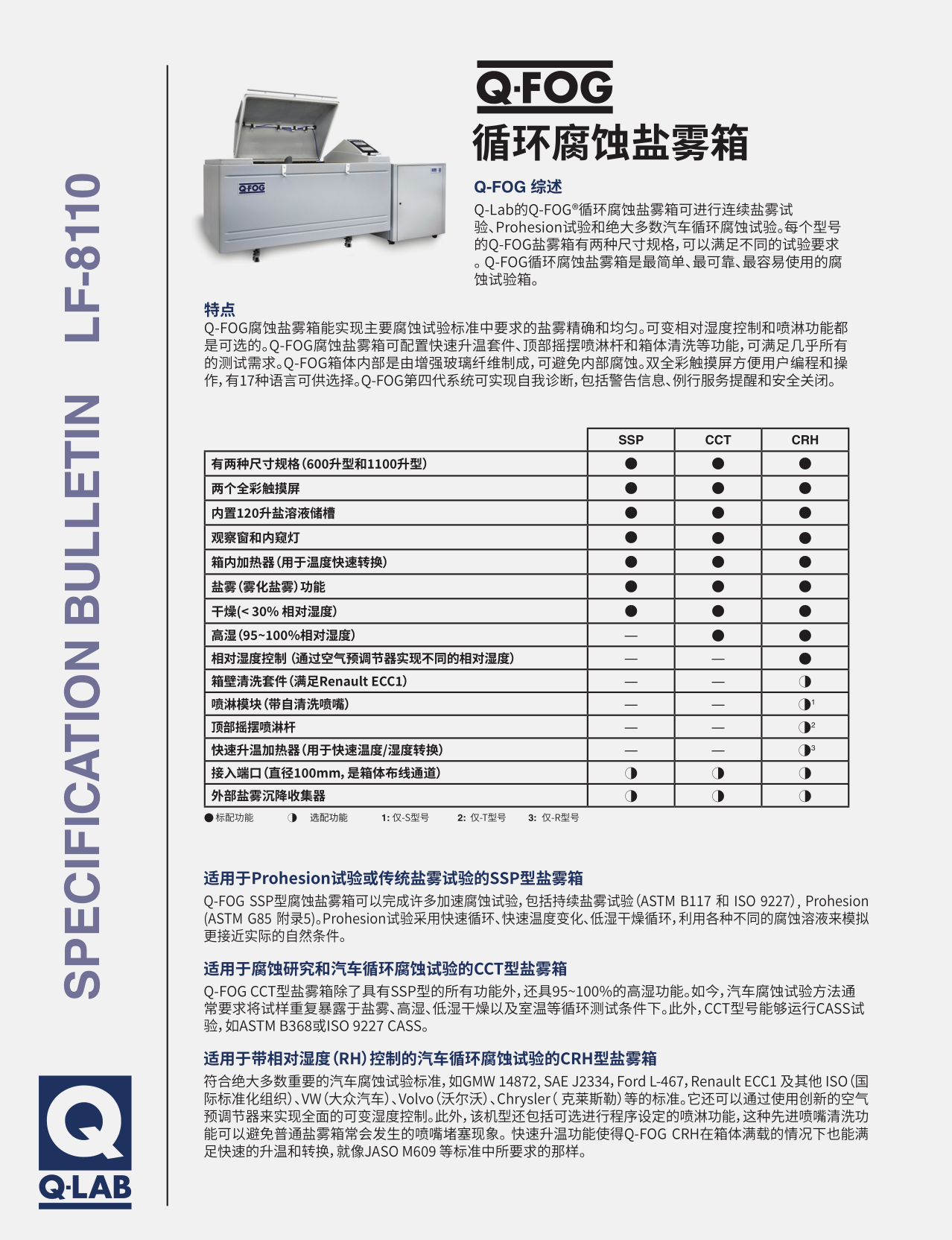

在一個Q-FOG鹽霧箱中，它可以通過一系列最重要的腐蝕環境進行循環。 甚至極其復雜的測試循環都可以很容易地用Q-FOG控制器編程實現。參見 LF-8110 - Q-FOG規格說明 或訪問我們的 標準頁面了解Q-FOG鹽霧箱測試方法的詳細清單。

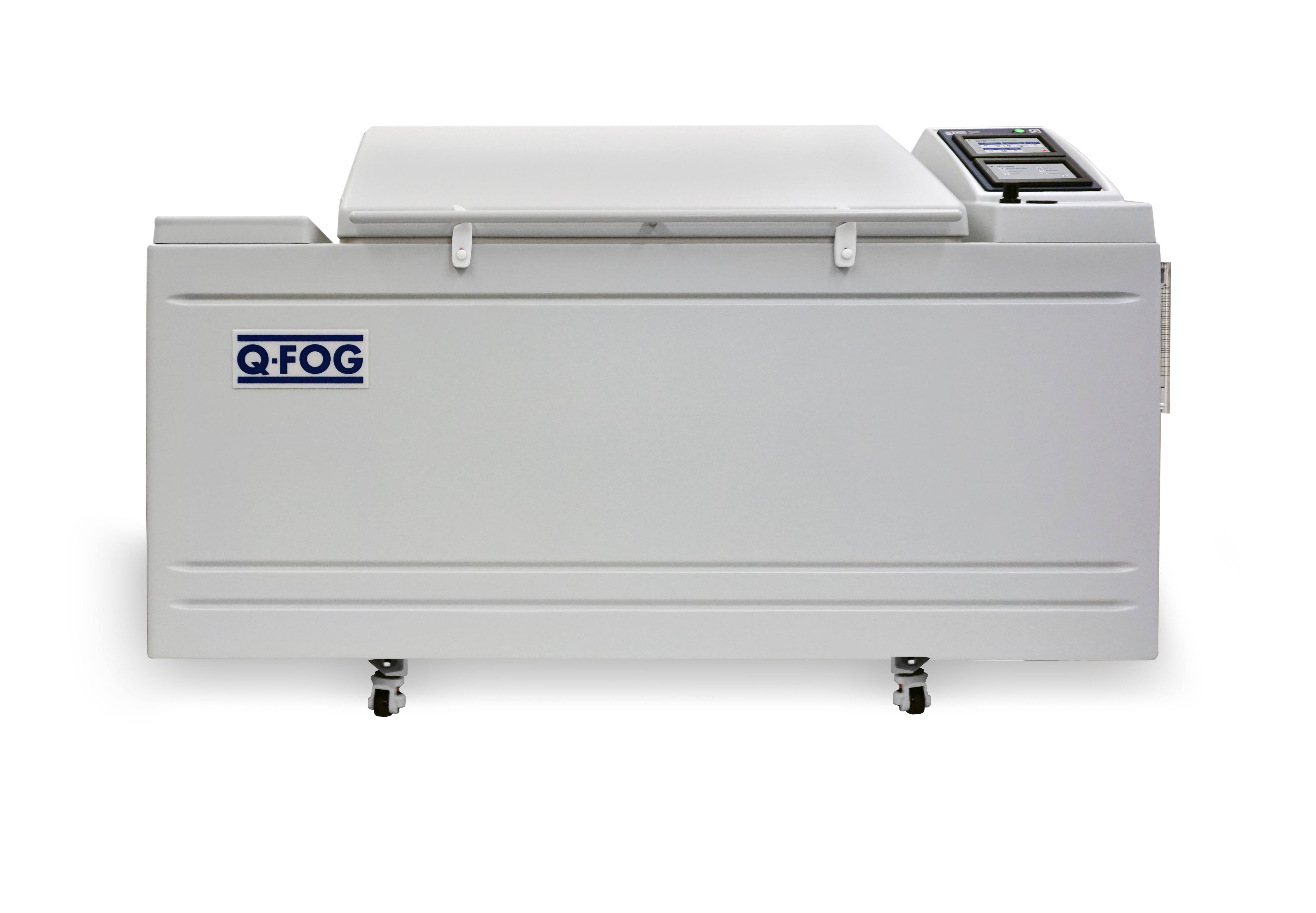

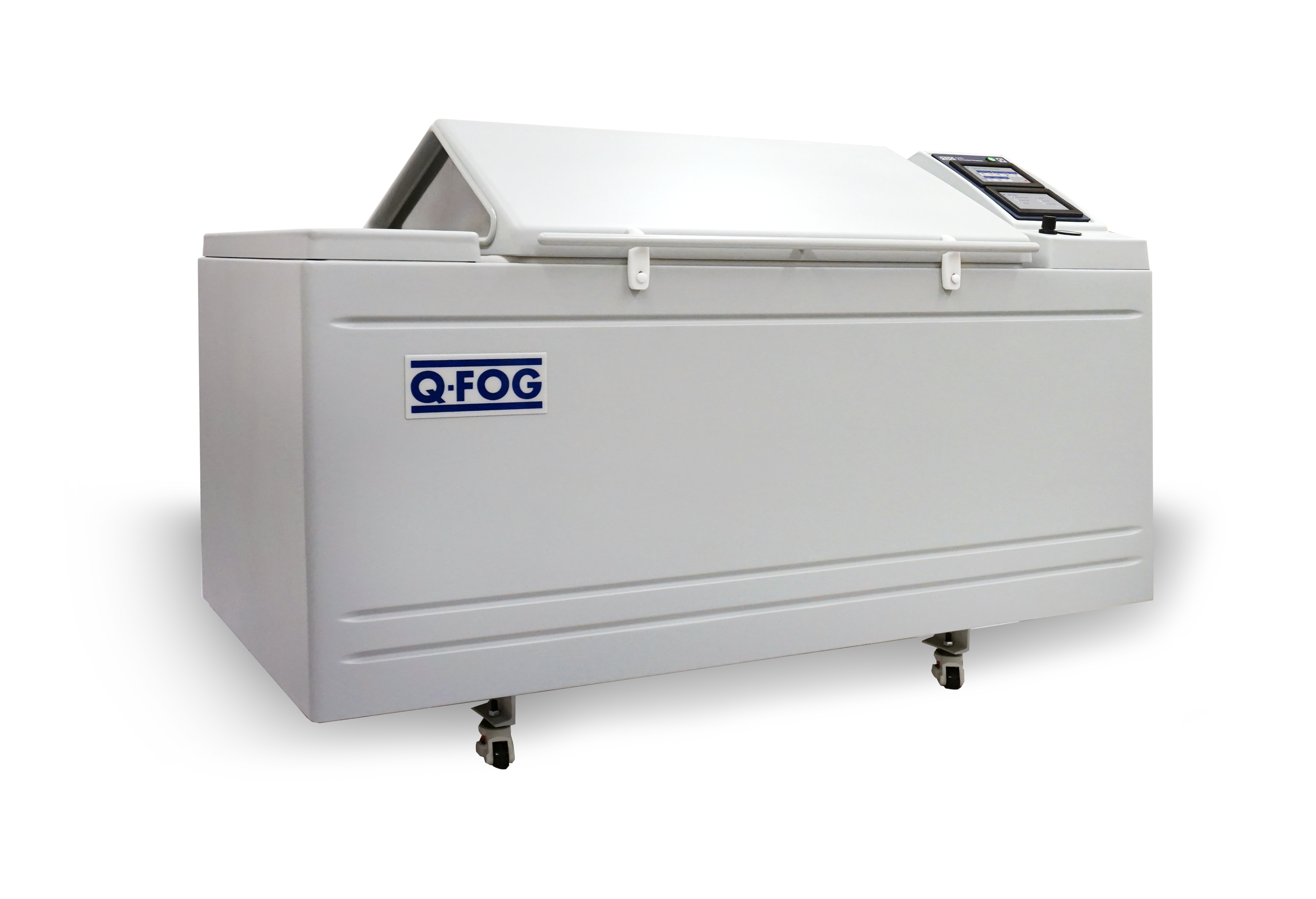

型號
Q-FOG腐蝕試驗箱有兩種類型可供選擇。SSP型號執行傳統鹽霧和Prohesion試驗。CCT型號可執行大多數循環汽車測試中的鹽霧、Prohesion和100%濕度測試。

• Q-FOG SSP-600：傳統鹽霧和Prohesion試驗，640升容積
• Q-FOG SSP-1100：傳統鹽霧和Prohesion試驗，1103升容積
• Q-FOG CCT-600：傳統鹽霧和Prohesion試驗和100%濕度測試，640升容積
• Q-FOG CCT-1100：傳統鹽霧和Prohesion試驗和100%濕度測試，1103升容積

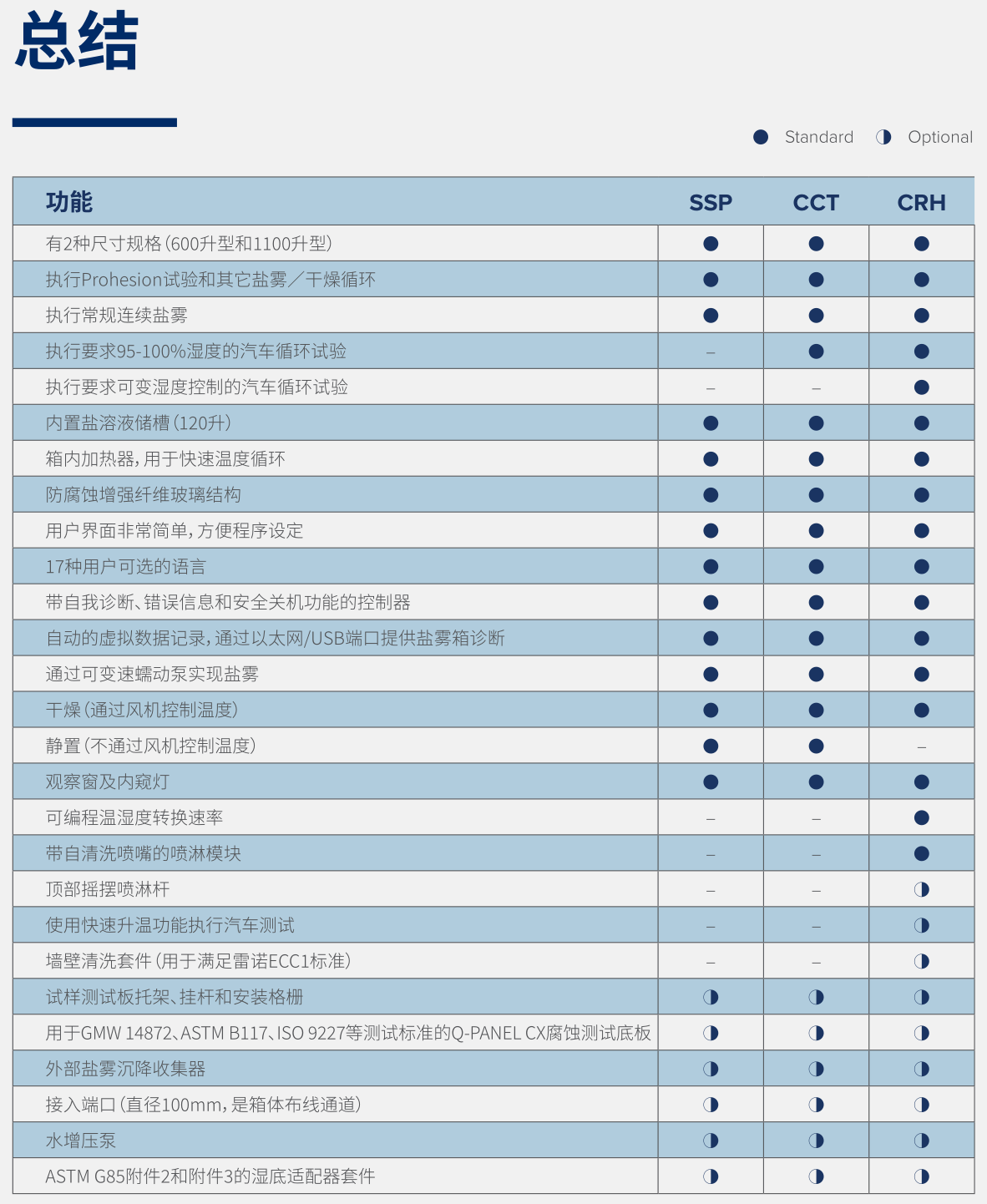

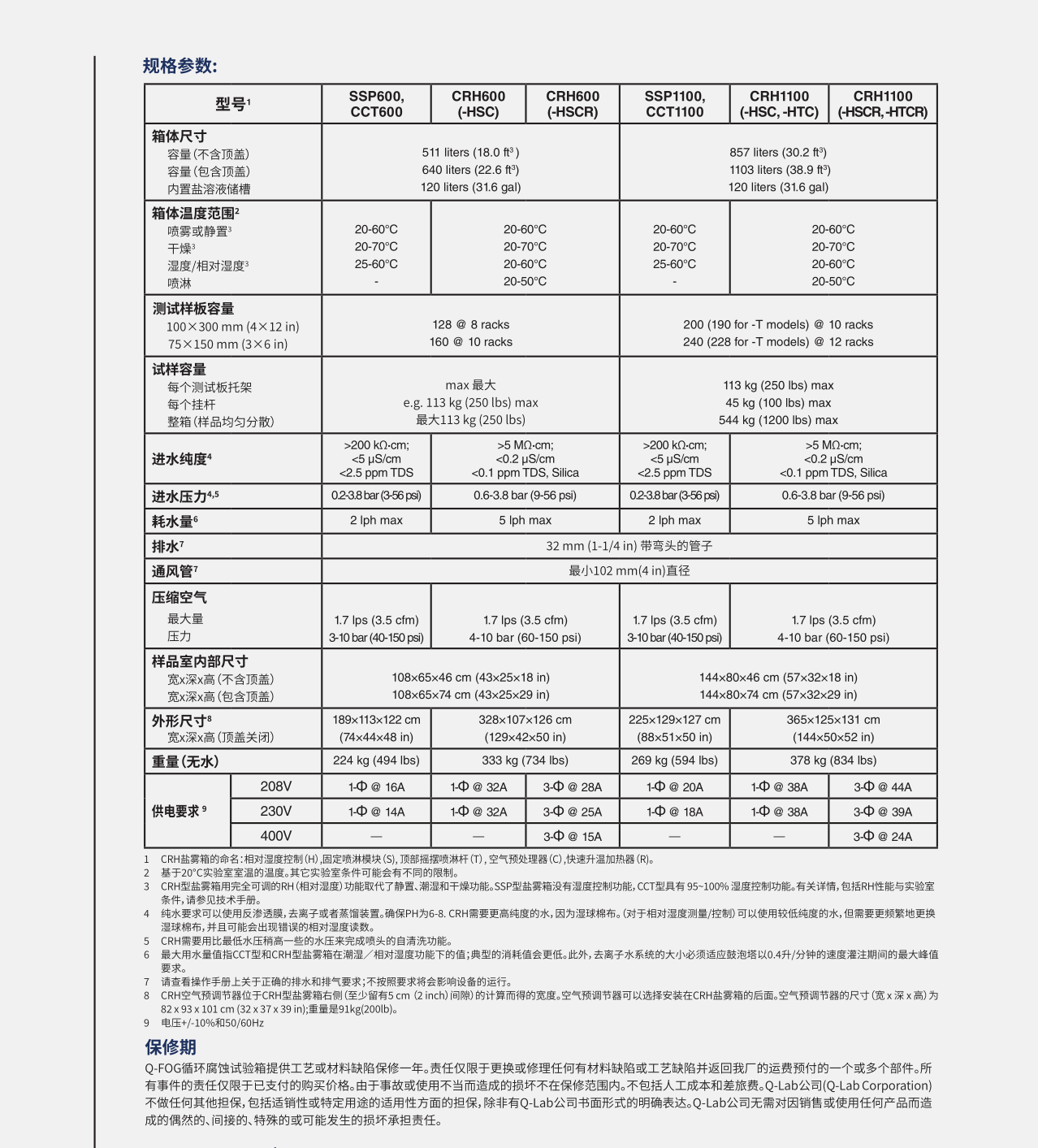

有關比較信息，請參閱LF-8110-Q-FOG規格，或參閱功能選項卡。

SSP機型：用于Prohesion測試或傳統鹽霧測試

Prohesion測試使用快速循環的、溫度變化迅速的低濕度干燥循環和不同的腐蝕性溶液提供更真實的測試。 許多研究人員發現該測試對工業涂料很有用。

連續鹽霧曝露測試是用得最廣的零件和涂層的耐腐蝕性測試。 應用范圍于電鍍和涂層表面、航天和軍事零件，以及電氣/電子系統。

大多數測試按照特定標準進行，如 ASTM B117（鹽霧）規范和BS 3900 F4規范。這些測試廣泛用于相對腐蝕測試。 他們通常運行在較高的溫度下，不包括干燥循環, 噴淋時需要加熱、加濕空氣。

CCT機型：用于腐蝕研究和汽車循環試驗
Q-FOG CCT 機型不僅具有所有SSP機型的優點，還增加了高濕功能，即100%的相對濕度。
現在，汽車腐蝕測試方法通常要求將試樣曝露在重復循環的鹽霧、高濕度、低濕度的干燥和靜置環境下。這些測試方法，最初是靠人工在幾個測試箱間轉換的。 多功能Q-FOG CCT腐蝕測試儀可在單箱中自動進行這些循環測試。

汽車腐蝕試驗方法通常要求將樣品暴露在鹽霧、高濕度、低濕度干燥和大氣環境條件的重復循環中。這些測試方法最初是作為勞動密集型手動程序開發的。多功能Q-FOG CCT腐蝕鹽霧箱是為在單個箱體中自動執行這些循環試驗而設計的。此外，CCT型號還可以運行銅加速醋酸鹽霧(CASS)測試，例如ASTM B368或ISO 9227 CASS。

Q-FOG CCT的優勢：

不用手工將測試樣品從一個測試箱移到另一個測試箱
不用費力地噴涂測試試樣
不會因過度的接觸試樣導致結果變異
CCT機型在蓋子上配備一個觀景窗，還在內放置了照明燈，可以方便地監控測試情況。

參見LF-8110 - Q-FOG 規格說明了解對比信息, 或參見特點標簽。

霧分散精準控制
相比傳統系統，Q-FOG循環腐蝕箱具有更優越的霧分散功能，傳統系統不能獨立改變沉降量和距離。 變速蠕動泵控制送到噴嘴的腐蝕溶液的流量，而空氣壓力調節器控制“噴霧”的距離。 請注意，Q-FOG循環腐蝕鹽霧箱的正常運行必須使用凈化水。

內部溶液儲箱
使用Q-FOG鹽霧箱的內部溶儲箱池可使空間利用率最大化和維護最小化。120升儲水箱的容量對大部分測試周期可持續運行7天或7天以上儲水箱內有一個鹽水過濾器和內置水位報警，當溶液處于低位時會提醒操作者。

快速循環
Q-FOG鹽霧箱能非?？斓馗淖儨囟龋蛟谟谄洫?dú)特的箱內加熱器和高容量的功率冷卻/干燥風機。額外的空氣加熱器可以進行極低濕度的干燥曝露測試。有水套的常規箱由于的高熱容熱故而不能快速循環，也不能產生低濕度。

可負擔得起的
Q-FOG循環腐蝕鹽霧箱提供最先進的腐蝕測試技術、它可靠性強、且易于操作、維修方便–而包括所有這一切在內的價格卻非常實惠。

易于編程和樣品安裝

Q-FOG鹽霧箱可以在四個條件之間循環：鹽霧、干燥、100%濕度(僅限CCT型)和靜置 。測試條件、時間和溫度由內置的微處理器控制。以雙彩色觸摸屏為特色的非常簡單的用戶界面，讓用戶可以輕松地進行17種語言的編程和操作。操作員可以快速創建新的循環，或選擇任何一個已編程循環。Q-FOG控制器具有完整的自我診斷功能，包括警告信息、常規服務提醒和安全關機。

Q-FOG CRH型號在蓋子側面裝有一個可視窗口，并裝有內部照明裝置便于監視測試狀態。

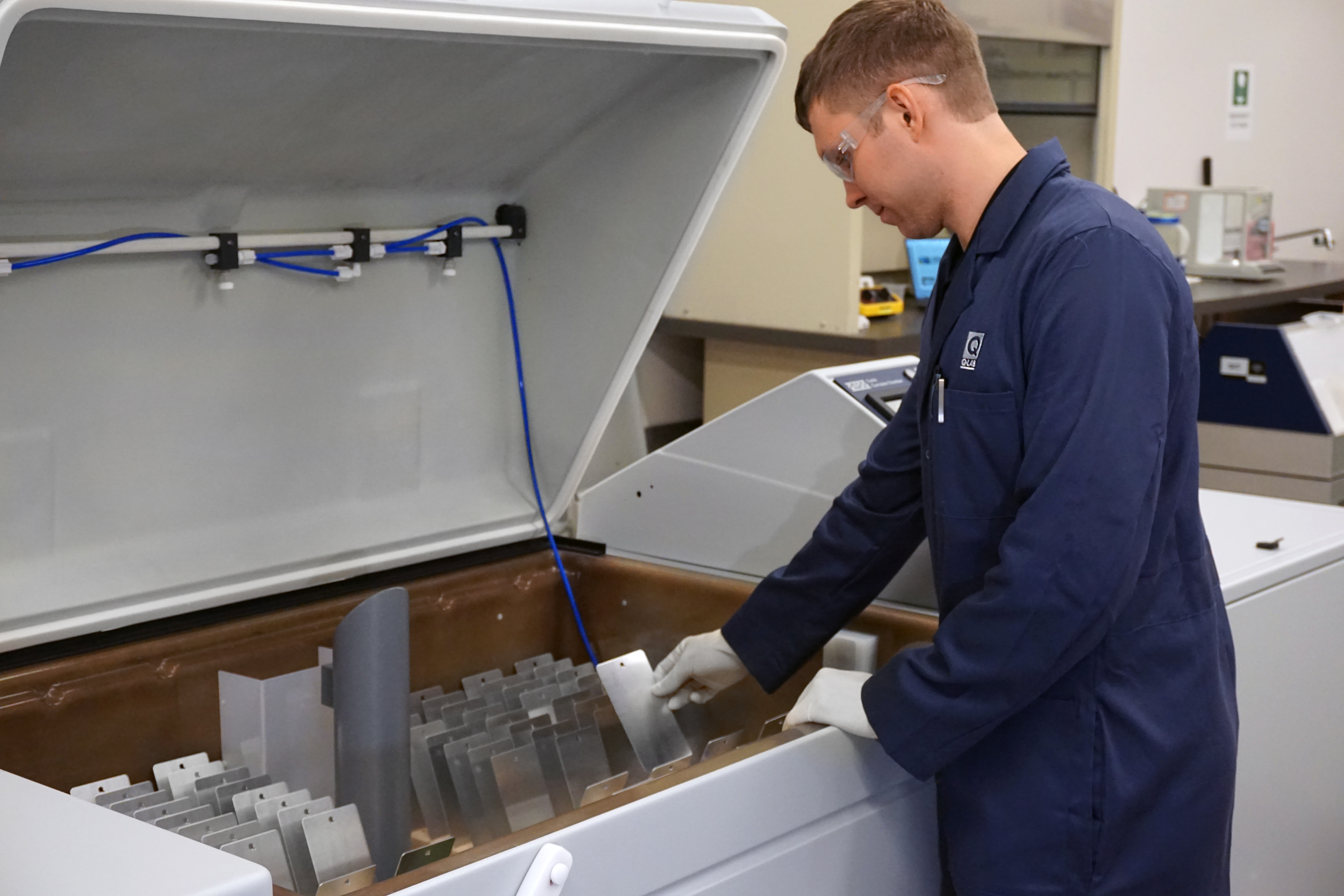

Q-FOG鹽霧箱有低帶線和一個易于打開的蓋子，便于樣品安裝。SSP-600和CCT-600型號最多可容納160塊大小為75 mm×15 mm的測試板。SSP-1100和CCT-1100型號最多可容納240塊測試板。

樣品支架
可選測試面板支架可允許用戶以15度角安裝樣品，樣品尺寸可達102mm x 304mm，中心間距為38mm。

特殊零件（如大型三維樣品），可安裝在特殊的20mm直徑掛桿上。  請參見我們的樣品安裝頁面、LF-8151- Q-FOG 樣品安裝、或查詢以下 部件號:

• F-9008-K    Q-FOG SSP-600 或 CCT-600 測試板支架套件, 8件套
• F-9011-K    Q-FOG SSP-1100 或 CCT-1100 測試板支架套件, 10件套
• F-9014-K    Q-FOG SSP-600 或 CCT-600 20mm (3/4")吊桿套件, 6件套
• F-9017-K   Q-FOG SSP-1100 或 CCT-1100 20mm (3/4")吊桿套件, 8件套

其他配件
Q-Lab提供Q-FOG鹽霧箱的鹽霧收集套件，包括一組六個大小遞增的氣瓶、O形環及收集漏斗。

同時還提供為期一年的維修零件包，包括8個泵管、1個空氣過濾網、2種溶液過濾器，和1個方便的六角扳手。

CRH600/1100鹽霧試驗箱

循環腐蝕測試很好地模擬了自然大氣腐蝕。研究表明，循環腐蝕試驗結果在結構、形態和相對腐蝕速率方面與戶外環境相似。Q-FOG CRH循環腐蝕試驗箱可以執行傳統鹽霧、Prohesion（干濕交替鹽霧試驗）及絕大部分汽車循環腐蝕測試。其最大特點是可以調節相對濕度并精確控制上升時間。噴淋裝置可以安裝在箱體中央或頂部。Q-FOG CRH有兩種尺寸可供選擇，以滿足多種測試要求。Q-FOG配備的快速溫變套件可以完成汽車循環腐蝕測試要求的步驟間快速轉換。Q-FOG CRH循環腐蝕試驗箱是目前市場上最簡單、最可靠、最容易使用的帶有相對濕度控制的腐蝕試驗箱。

Q-FOG CRH循環腐蝕試驗箱代表了在相對濕度控制的腐蝕試驗箱性價比方面的真正突破。它可以執行大多數汽車腐蝕試驗標準包括GMW 14872, SAE J2334以及Ford, ISO, GB/T, VW, Volvo, Chrysler, Renault, JASO的其他標準。

該循環腐蝕試驗箱具備循環腐蝕試驗箱該具備的所有特性和優勢，并通過創新的空氣預調節器來實現全面的相對濕度控制。此外，CRH型號還具備噴淋功能，可與傳統鹽霧相互切換使用。與傳統的鹽霧噴霧功能相比，CRH噴淋功能的霧滴更大、流速更高、噴淋時間更短。噴淋裝置可安裝在中心位置，也可安裝成在頂部擺動的噴淋桿，以滿足某些關鍵腐蝕測試中的強制性要求。CRH還有先進的噴嘴清潔功能，可預防其他品牌鹽霧箱經常出現的噴嘴堵塞現象。

 在一臺Q-FOG CRH箱體中，可以實現一系列重要的腐蝕環境的循環。即使是非常復雜的測試循環也可以很容易地用Q-FOG控制器進行編程。Q-FOG-循環腐蝕試驗箱符合標準的詳細列表請參考LF-8131 – Standards Met by Q-FOG Testers或訪問標準頁面。

型號

• Q-FOG CRH600-HSC (或 1100-HSC): 傳統鹽霧試驗、濕度控制、噴淋模塊、640升(或1103升)箱體容積
• Q-FOG CRH600-HSCR (或1100-HSCR): 傳統鹽霧試驗、濕度控制、噴淋模塊、快速升溫和相對濕度轉換、640升(或1103升)箱體容積
• Q-FOG CRH1100-HTC: 傳統鹽霧試驗、濕度控制、頂部擺動噴淋桿、1103升箱體容積
• Q-FOG CRH1100-HTCR: 傳統鹽霧試驗、濕度控制、頂部擺動噴淋桿、溫快速升溫和相對濕度轉換、1103升箱體容積

有關比較信息，請參閱LF-8110-Q-FOG規格，或參閱功能選項卡。

RH和噴淋功能
Q-FOG CRH可通過使用空氣預調裝置，風機模塊并通過特殊的霧化增濕噴嘴，使相對濕度和溫度維持在設定值。正常的運行必須使用去離子水。

Q-FOG CRH的噴淋功能可用于某些汽車的測試規范之中。特殊定位的噴嘴可均勻地將溶液噴淋在試樣之上，溶液流量可由用戶自行調節。噴淋功能具有以下優勢：

• 噴嘴安裝在中間的固定噴淋模塊或頂部搖擺的噴淋桿上。使用噴霧功能時，可以很容易地拆卸固定的噴淋模塊
• 噴灑的液體滴更大，流量也更高，噴淋時間比鹽霧功能下霧化溶液的時間更短
• 可直接對噴淋開/關時間進行編程以便更好的控制腐蝕率

精準的噴霧控制
相較于傳統系統不能獨立改變沉降量和噴霧距離，Q-FOG CRH循環腐蝕箱具有更優越的鹽霧分散性能。由變速蠕動泵對送到霧化裝置的腐蝕溶液的流量加以控制；而空氣壓力調節裝置則控制鹽霧“噴出”距離。請注意，Q-FOG腐蝕鹽霧箱的正常運行必須使用去離子水。

內置溶液儲箱
Q-FOG鹽霧箱的內置溶液儲箱可使空間利用率達到最大化，而維護量最小化。120升儲水箱的容量對大部分測試周期來說可持續運行7天或7天以上。儲箱還有一套完整的顆粒過濾裝置和內置水位報警裝置，當溶液液位過低時可發出警報提醒操作人員。內置溶液儲箱可以連接到外部儲罐。

適應快速升溫和相對濕度循環的快速升溫系統
由于其獨特的箱體加熱器和大容量鼓風機，Q-FOG循環腐蝕鹽霧箱溫度變化非常快。額外的空氣加熱器能實現非常低的濕度干燥暴露。帶有水套的傳統鹽霧箱由于水的熱質量而不能快速循環，也不能產生低濕度。

像測試標準ISO 11997和JASO M609等汽車CCT試驗所要求的，如果需要快速加熱或干燥條件，CRH型號可配置快速升溫套件。這種全新設計的加熱器套件，使溫度和相對濕度在滿負荷的箱體內快速轉換，完全滿足汽車測試標準的要求。

配件

校驗
Q-FOG CRH鹽霧箱的箱內空氣溫度計和RH傳感器必須每六個月由使用人員進行校驗以確保其準確性和測試結果的一致性。

溫度和RH傳感器的校驗僅需幾分鐘時間和幾樣非常簡單的工具：一個已校驗參考溫度計和一個保溫容器。

編程簡單且樣品安裝容易
測試條件、時間和溫度由內置的微處理器控制。用戶界面非常簡單，采用雙全彩觸摸屏，便于用戶進行編程和操作。操作人員可以快速創建新的循環，或運行任何一個已編程循環。Q-FOG控制器有完整的自我診斷程序，包括預警信息、常規服務提醒和安全關機。

CRH型號在蓋子側面裝有一個可視窗口，并裝有內部照明裝置便于監視測試狀態。

Q-FOG鹽霧箱有低腰線和一個易于打開的蓋子，便于樣品安裝。帶有固定噴淋模塊的Q-FOG鹽霧箱(“S”型)中的600型號可容納160塊75×150 mm大小的測試板，而1100型號的測試板容量為240塊。帶有頂部擺動噴淋桿的Q-FOG鹽霧箱(“T”型)中的1100型號可容納230個測試板。

高性價比
Q-FOG循環腐蝕鹽霧箱提供最先進的腐蝕測試技術、可靠性強、且易于操作、維修方便–而包括所有這一切在內的價格卻非常實惠。

樣品支架

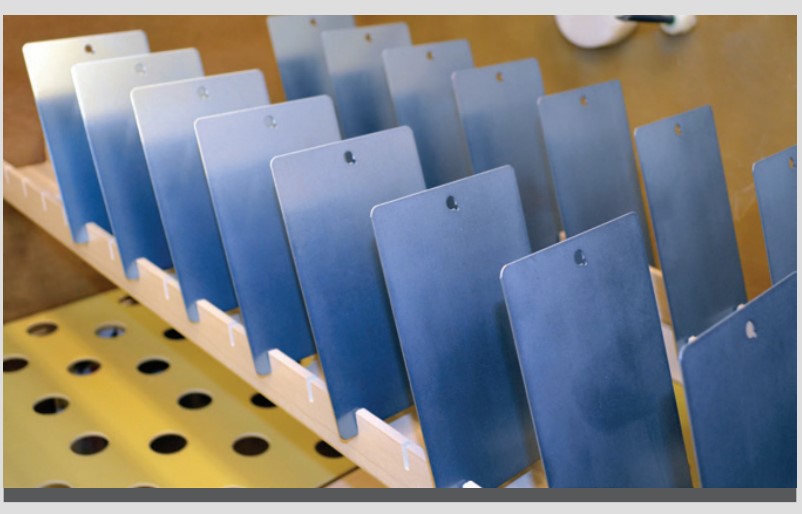

提供標準的測試板支架，可容納平板樣品，例如Q-PANEL標準測試板。每個支架最大可承受113kg的重量，并可以與豎直方向呈15°的角度安裝。對于“S”型樣品，樣品向箱體后部傾斜，對于“T”型樣品，樣品向中心傾斜。600升型號可安裝10個支架，可容納160個測試板，樣板尺寸為75mm x 150mm）。1100型可通過12個支架，安裝240個測試板。

特殊零件（如大型的三維樣品），可安裝在20mm直徑的特殊掛桿上。

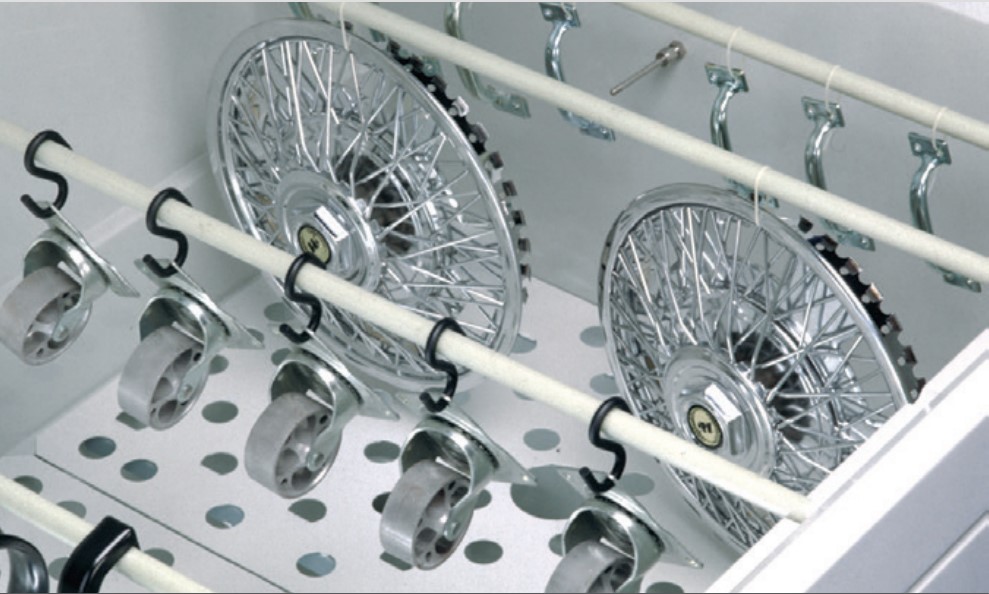

對于超大超重三維樣品（例如汽車輪轂，引擎零件等），可使用支架等高的格柵套件。Q-FOG鹽霧箱結構堅固，可均勻分布載重，最大可承受544kg的重量，確保即使最重的汽車和其它部件的重量能均勻分布。

參看我們的樣品安裝頁面， LF-8151 - Q-FOG 樣品安裝或咨詢以下通用部件：

• F-9008-K     測試面板支架套件，適用于600 升箱體，帶固定噴淋裝置，一套8個
• F-9011-K     測試面板支架套件，適用于1100 升箱體，帶固定噴淋裝置，一套10個
• F-70443-K   測試面板支架套件，適用于1100 升箱體，帶頂部擺動噴淋桿，一套10個
• F-9014-K     用于600升箱體的吊桿套件，20毫米(3/4英寸)，一套6個
• F-9017-K     用于1100升箱體的吊桿套件，20毫米(3/4英寸)，一套8個
• F-8290        600升箱體的樣品安裝格柵板
• F-8284        600升箱體的樣品安裝格柵板
• F-9220-X    CRH腐蝕樣品架

其它配件
Q-Lab為Q-FOG試驗機配備了一套噴霧收集配件，包括六個刻度量筒、O形環和收集漏斗。有些測試要求收集鹽霧。此外，還配備了在箱體外部進行收集的套件，從而避免中斷噴霧和噴淋的測試。

此外還提供一套試驗用NaCl套件，包括已稱重且認證合格并符合ASTMB117標準的NaCI（530克）。僅需按推薦的量添加水，即可獲得5%的溶液。

同時還提供維修零件包和一套噴嘴清潔套件，配件可滿足使用者第一年的使用需求。

參看我們的樣品安裝頁面，LF-8151 - Q-FOG樣品安裝或垂詢以下通用部件：

• F-9001-K    鹽霧收集工具包，包含6個量筒和收集漏斗
• F-9155-K    啟動鹽包；包括已稱重且認證合格的NaCI
• F-9125-K    CRH 預防性維護套件，提供1年的配件
• F-8064-K    CRH 噴嘴清洗套裝，1年的醋酸供應，8個額外的噴嘴
• F-70206-K  外置鹽霧收集套件，1100升
• F-70207-K  外置鹽霧收集套件，600升
